Представьте себе: вам нужно выкопать огромный котлован для небоскреба в самом центре города, с плотной исторической застройкой. Или укрепить размываемый берег реки под новый причал. Или построить подземный паркинг, буквально впритык к стенам существующего здания. Первый же вопрос, который встает перед инженерами: как сделать так, чтобы окружающий грунт не посыпался, а соседние дома не дали трещин? Ответ часто кроется в стальном профиле с хитрой замковой системой — шпунте Ларсена.
Эта технология — не просто стена в земле. Это точный инженерный расчет, современные бесшумные установки и возможность работать там, где раньше строители разводили руками. Если вы стоите на пороге проекта, где требуется надежное ограждение котлована или укрепление берега, это руководство станет для вас настольной книгой.
Мы простым языком, но с погружением в детали, разберем все, что нужно знать о погружении шпунта Ларсена: от выбора метода и подсчета бюджета до поиска надежного подрядчика.
Что такое шпунт Ларсена и зачем он нужен?
Если не вдаваться в технические дебри, шпунт Ларсена — это стальные профили особой формы, которые соединяются между собой в непрерывную, плотную стену. Его главная «фишка» — специальный замок по краям каждого профиля. Когда один шпунт вставляется в другой, этот замок защелкивается, создавая прочное и часто водонепроницаемое соединение. В результате получается надежный барьер, который удерживает грунт и воду, не давая им проникнуть в котлован или размыть береговую линию.
.png)

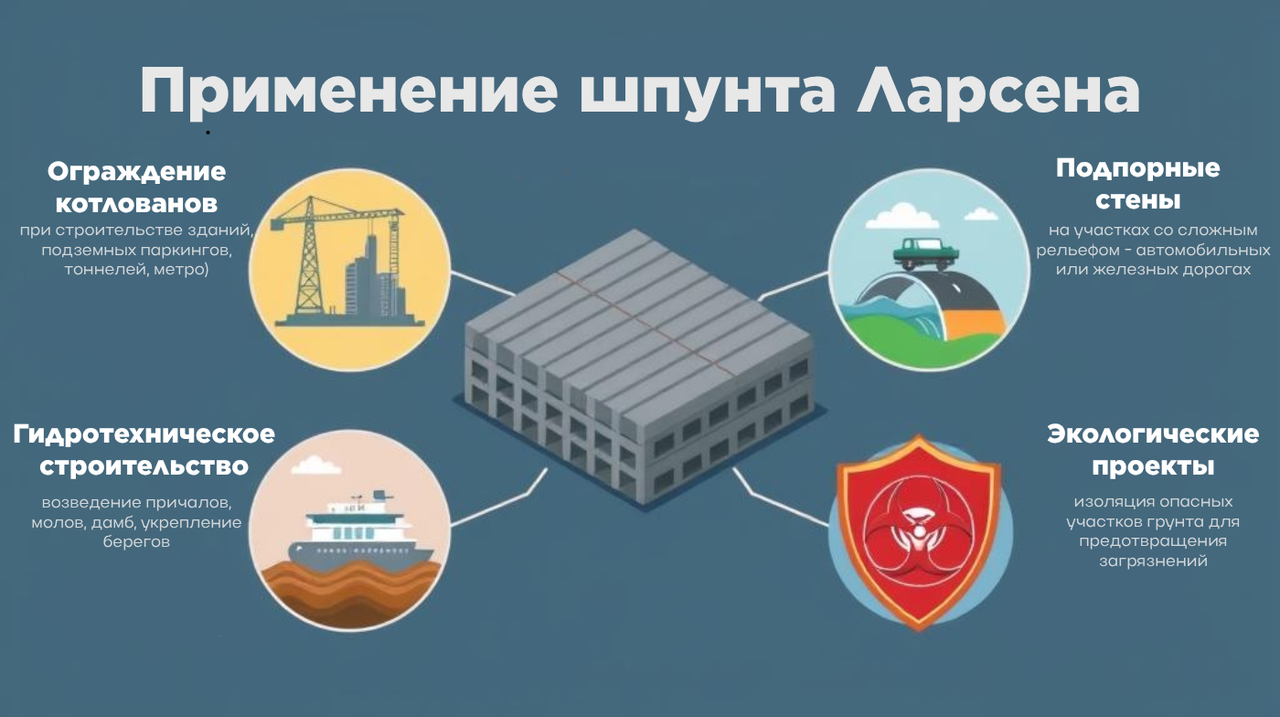

Области применения шпунта поражают своим разнообразием. Это настоящая рабочая лошадка современного строительства:
- Ограждение котлованов: Защита от обрушения стенок при строительстве фундаментов зданий и подземных сооружений (паркингов, тоннелей, метро).
- Гидротехническое строительство: Возведение причалов, молов, дамб, укрепление берегов рек, озер и морей от размывания .
- Подпорные стены: Создание устойчивых стенок на участках со сложным рельефом, например, при прокладке автомобильных или железных дорог.
- Экологические проекты: Изоляция загрязненных участков грунта для предотвращения распространения вредных веществ.
Почему он так популярен?
Преимущества говорят сами за себя: высочайшая прочность, долговечность (особенно при использовании коррозионностойких сталей), относительная простота и скорость монтажа, а также ключевое преимущество — возможность многократного использования. После завершения работ на одном объекте шпунт можно аккуратно извлечь, проверить и отправить на следующий, что в долгосрочной перспективе существенно экономит бюджет .
Основные методы погружения: как выбрать технологию
Вот мы и подошли к самому интересному. Как же эту стальную стену внедряют в грунт? Существует несколько методов, и выбор правильного — это 80% успеха всего проекта. Он зависит от типа грунта, близости существующих зданий, уровня шума и вибраций, которые вы можете себе позволить, и, конечно, бюджета.

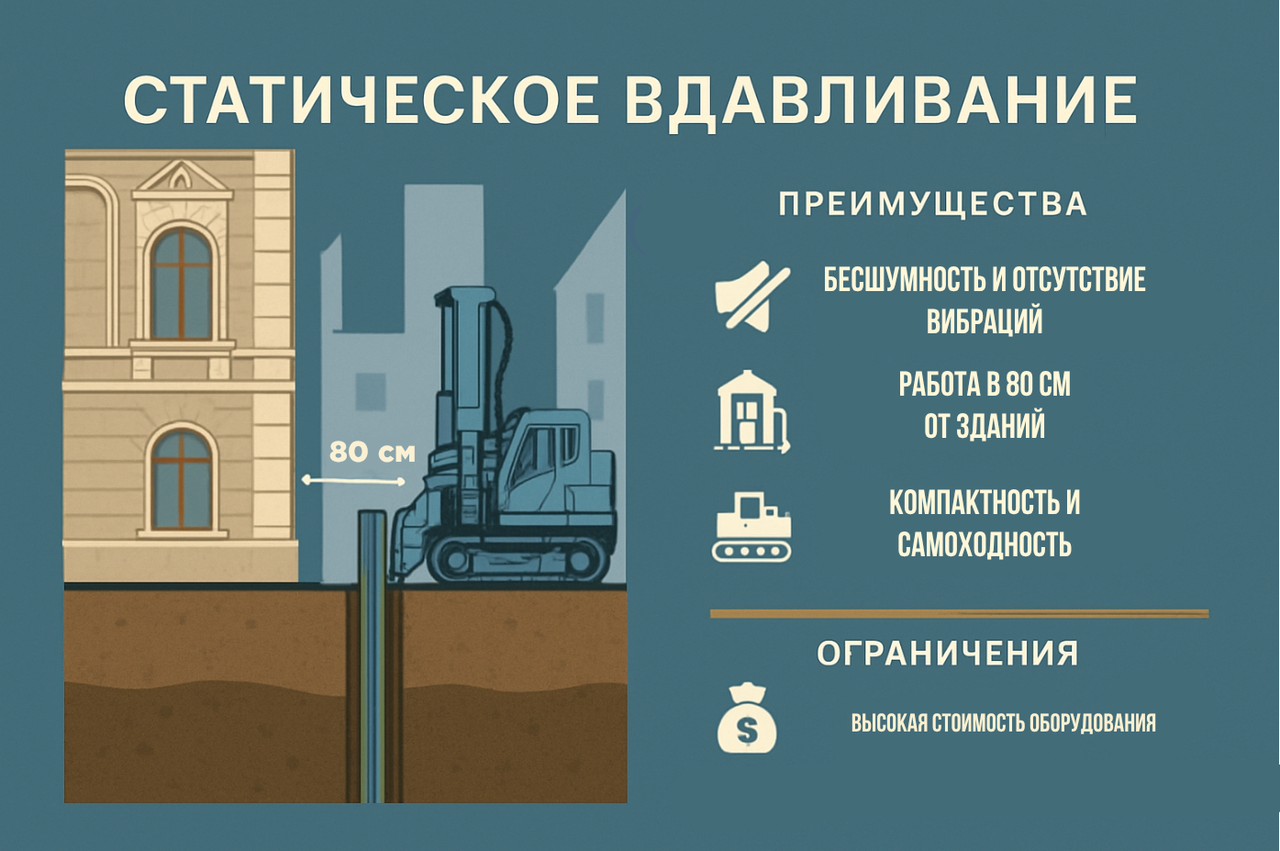

1. Статическое вдавливание: ювелирная работа в стесненных условиях
Это самый современный и технологичный метод. Представьте себе установку, которая не шумит и не трясет все вокруг, а просто с огромным, но плавным усилием вдавливает шпунт в землю, как нож в масло. Именно так работает установка статического вдавливания.
Ее главные козыри — бесшумность и отсутствие разрушительных вибраций. Это позволяет работать буквально в 80 сантиметрах от стен исторических зданий или в густонаселенных городских районах, не вызывая жалоб от жителей и не рискуя повредить фундаменты соседних строений . Установка компактна и может самостоятельно перемещаться по верху уже погруженных шпунтов, что критически важно на объектах с ограниченным пространством .
Однако за комфорт приходится платить: это один из самых дорогостоящих методов, и его производительность может быть ниже, чем у ударных способов. Он менее эффективен на очень твердых грунтах, где иногда требуется предварительное лидерное бурение (создание направляющей скважины) .

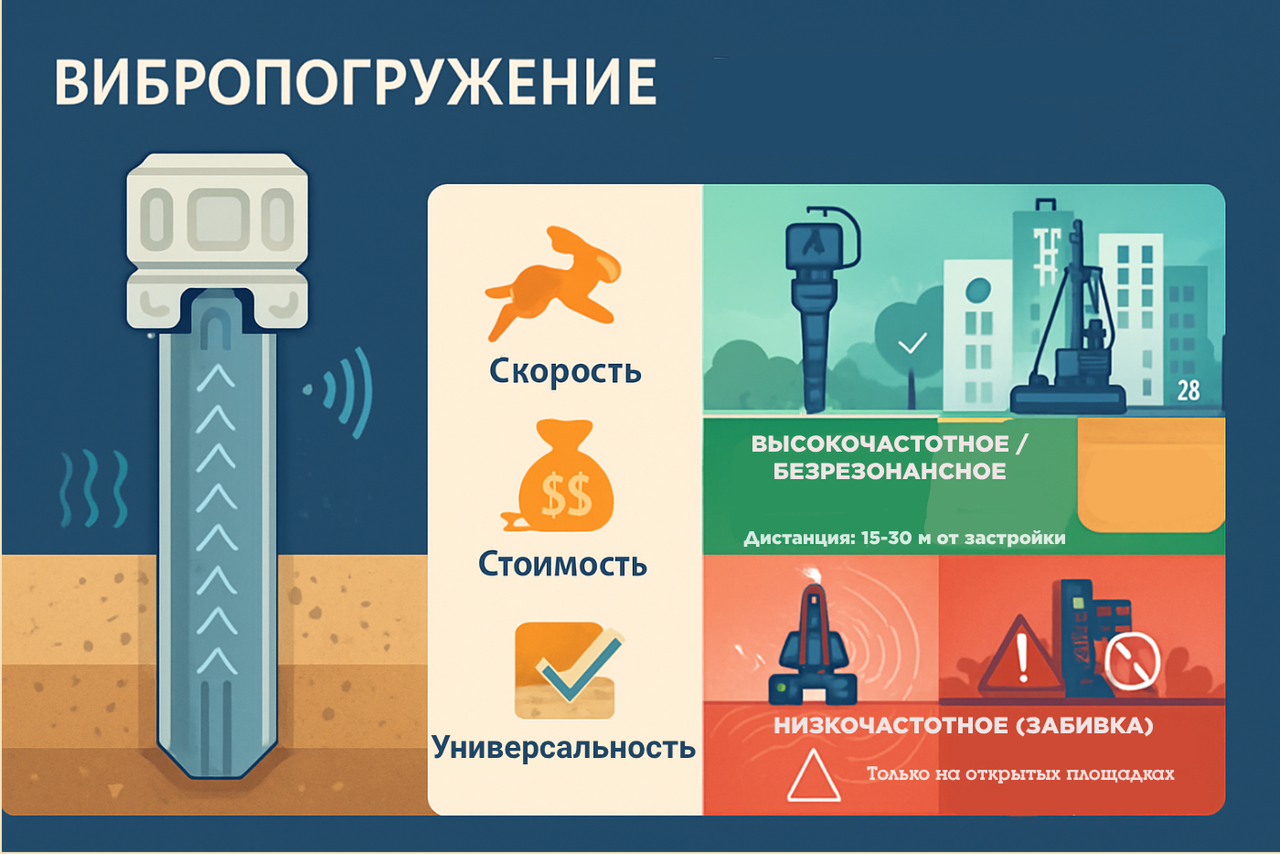

2. Вибропогружение: баланс скорости и воздействия
Это, пожалуй, самый распространенный метод. Принцип его действия основан на вибрации: мощный вибропогружатель создает высокочастотные колебания, которые передаются на шпунт. Эти колебания резко снижают трение между сталью и грунтом, и шпунт под собственным весом и давлением установки легко погружается на нужную глубину .
Но и здесь есть нюансы. Вибропогружатели бывают разной частоты:
- Высокочастотные и безрезонансные: Наиболее щадящий вариант вибропогружения. Они генерируют колебания с такой частотой, которая не входит в резонанс с грунтом и фундаментами близлежащих зданий. Это позволяет работать на расстоянии около 15-30 метров от застройки при условии постоянного мониторинга вибраций .
- Низкочастотные (забивка): Этот метод часто называют просто «забивкой». Он создает значительные вибрации и ударные нагрузки и допустим только на открытых площадках, вдали от любой инфраструктуры, так как может привести к повреждению фундаментов и коммуникаций .
Вибропогружение — это отличный компромисс между стоимостью, скоростью и воздействием на окружающую среду. Оно отлично подходит для грунтов средней плотности и песчаных почв .

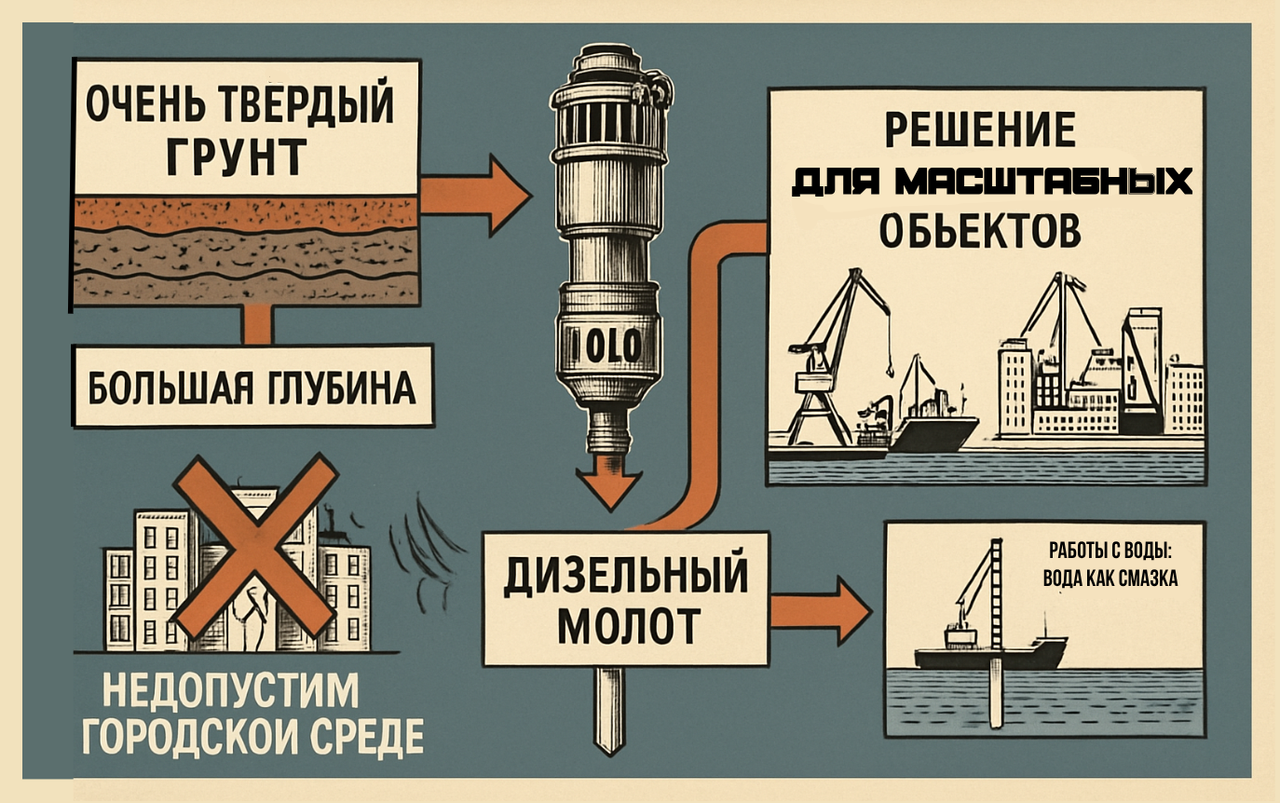

3. Динамическая забивка (ударный метод) и работы с воды
Самый старый, шумный, но и самый мощный метод. Для него используются дизельные или гидравлические молоты, которые забивают шпунт в грунт серией мощных ударов. Это единственный эффективный способ справиться с очень твердыми слоями грунта или погрузить шпунт на большую глубину.
Главный недостаток очевиден: запредельный уровень шума и сильнейшие вибрации. Работать таким методом в городе практически невозможно. Зато он незаменим на масштабных инфраструктурных объектах вроде строительства портов или мостов, особенно когда работы ведутся с воды. Для этого используют плавучие краны и копры, которые забивают шпунт прямо с барж или понтонов . Водная среда здесь даже помогает — вода действует как смазка, облегчая прохождение грунта.
Сравнительная таблица методов погружения
Чтобы наглядно сравнить все «за» и «против» разных технологий погружения шпунта, взгляните на эту таблицу:
| Метод | Принцип действия | Лучшие условия применения | Уровень вибраций и шума | Преимущества | Недостатки |
|---|---|---|---|---|---|
| Статическое вдавливание | Гидравлическое вдавливание под статической нагрузкой | Плотная городская застройка, объекты культурного наследия, стесненные условия (от 0,8 м от зданий) | Минимальный | Бесшумность, отсутствие вибраций, высочайшая точность, возможность работы вплотную к сооружениям | Самая высокая стоимость, может требоваться лидерное бурение на твердых грунтах |
| Вибропогружение (Высокочастотное/ Безрезонансное) | Погружение за счет высокочастотных колебаний, снижающих трение грунта | Грунты средней плотности, песок, городские условия при удалении от зданий (от 15-30 м) | Умеренный (контролируемый) | Высокая скорость работ, приемлемая стоимость, возможность мониторинга и контроля вибраций | Создает вибрации, может быть менее эффективным на твердых пластичных глинах |
| Динамическая забивка (Ударный метод) | Забивка с помощью ударов дизель- или гидромолота | Открытые площадки вдали от застройки, очень твердые грунты, работы с воды | Очень высокий | Максимальная мощность, эффективность на сложных грунтах, относительно низкая стоимость работ | Высокий шум и разрушительные вибрации, невозможность применения в городе |
Сколько стоит погружение шпунта Ларсена: разбираем цены за тонну и метр
Один из самых животрепещущих вопросов — стоимость. Ценообразование здесь — пазл из множества деталей. На итоговую цену влияет выбранный метод погружения, марка и состояние шпунта (новый или б/у), геология участка, объем работ и даже сезонность.
Чтобы вы могли ориентироваться в ценах, мы собрали актуальные данные от российских подрядчиков. Стоимость услуг чаще всего указывается за погонный метр погруженного шпунта.
| Вид работ | Марка шпунта | Ориентировочная цена за пог.метр (руб.) |
|---|---|---|
| Вибропогружение | Л5-УМ | от 1200 |
| Вибропогружение | AU/GU/VL/Л4/Л5 | от 800 |
| Статическое вдавливание | Л5-УМ | от 2700 |
| Статическое вдавливание | AU/GU/VL/Л4/Л5 | от 1400 |
| Динамическая забивка | Л5-УМ | от 1100 |
| Динамическая забивка | AU/GU/VL/Л4/Л5 | от 890 |
Цены на материалы также сильно варьируются. Новый шпунт Ларсена Л5-УМ может стоить около 105 000 рублей за тонну, в то время как бывший в употреблении (б/у) того же профиля — около 96 000 рублей за тонну . Аренда шпунта — еще одна популярная опция, ее стоимость может начинаться от 300 рублей за погонный метр в сутки .
Помните, что это ориентировочные цены. Точную смету вам рассчитают только после изучения технического задания и выезда специалиста на объект.
Популярные марки шпунта и их характеристики
Не весь шпунт Ларсена одинаков. Разные марки предназначены для разных нагрузок и условий. Вот краткий обзор самых ходовых моделей на российском рынке:
- Л5-УМ: На сегодня это единственный шпунт, производимый в России. Он отличается повышенной прочностью и является самым тяжелым в своем классе (вес около 114 кг/м). Отличный выбор для ответственных объектов с высокими нагрузками .
- Л4 и Л5: Классические, хорошо зарекомендовавшие себя марки. Сегодня в основном доступны на рынке б/у. Л5 — усиленная версия Л4, с большей толщиной стенки и, соответственно, большей несущей способностью .
- Европейские марки (AZ, GU, VL): Такие профили, как AZ 18-700, GU 22N или VL 606A, известны своим высоким качеством, оптимальным соотношением веса и прочности и эффективными замковыми соединениями. Их поставки на сегодня дефицитны, но запасы еще есть.
- SPU: U-образный профиль шириной 400 мм. Эффективный аналог других моделей, обладает хорошей устойчивостью к коррозии за счет утолщенных стенок в критических местах .
Аренада или покупка: что выгоднее для вашего проекта?
Это дилема, которую приходится решать каждому застройщику. Ответ зависит от горизонта планирования и специфики вашей деятельности.
Покупка шпунта выгодна, если:
- У вас длительный проект (от 4-6 месяцев и больше).
- Вы планируете использовать шпунт многократно на разных объектах (срок службы при правильной эксплуатации — десятки лет, до 10 циклов использования) .
- Шпунт станет частью капитальной конструкции (например, причала или подпорной стены), где критично качество нового материала.
- У вас есть организованная площадка для хранения металла.
Аренда шпунта — лучший выбор, если:
- Проект краткосрочный (1-2 месяца).
- Шпунт нужен для разового использования (временное ограждение котлована).
- Бюджет ограничен, и нет желания или возможности замораживать средства в металле.
- Нет возможности или желания организовывать хранение и логистику после завершения работ .
Как выбрать надежного подрядчика: 5 ключевых критериев
От выбора компании-исполнителя зависит все: качество работ, соблюдение сроков и в итоге — безопасность и бюджет вашего проекта. На что обращать внимание?
- Опыт и портфолио. Ищите компании, которые работают на рынке не первый год и имеют за плечами реализованные проекты, похожие на ваш.
- Собственный парк техники. Наличие у подрядчика собственных установок статического вдавливания, вибропогружателей разных частот и другой специализированной техники — огромный плюс. Это гарантирует, что техника будет в наличии, а в случае поломки ее быстро заменят, не останавливая работы на объекте .
- Наличие необходимых лицензий и допусков СРО. Это не просто формальность, а доказательство серьезности компании и ее ответственности за результаты работы .
- Комплексный подход. Идеально, если подрядчик может предложить не только погружение, но и поставку/аренду шпунта, проектирование ограждения, его последующий демонтаж и выкуп. Это избавляет вас от необходимости координировать несколько контрагентов .
- Прозрачное ценообразование и детальная смета. Честная компания всегда подробно разъяснит, из чего складывается стоимость, и не будет прятать дополнительные платежи в мелкий шрифт договора.
Заключение
Погружение шпунта Ларсена — это не просто механическая работа, это сложная инженерная задача, требующая глубоких знаний и правильного выбора технологии. От того, насколько точно вы оцените условия на своем объекте (геология, близость застройки, бюджет), и подберете под них адекватный метод, зависит успех всего предприятия.
Не стоит экономить на качестве погружения в ущерб безопасности. Инвестиции в бесшумное и безвибрационное статическое вдавливание в центре города могут сэкономить вам миллионы на судебных исках от соседей и ремонте поврежденных зданий. И наоборот, на отдаленной открытой площадке нет смысла переплачивать за щадящие технологии — здесь свою эффективность и экономичность докажут вибро- или ударные методы.
Подходите к вопросу взвешенно, консультируйтесь с профессионалами, и тогда стальная стена из шпунта Ларсена станет для вашего проекта не проблемой, а надежным и верным решением.
